Холодильно-Морозильні моноблоки все-в-одному Інверторні / старт-стоп
Холодильно-морозильні агрегати інверторні
Основною перевагою Агрегатів BOYARD є їх розміри, що робить їх найкомпактнішими у світі і їх висота сягаю не більш ніж 20 см, це дає можливість встановлювати їх в місцях з обмеженим простором.
ІНВЕРТОРНІ Агрегати – Плавне регулювання потужності компресора, що гарантую довговічність експлуатації, енергоефективність більш ніж на 25%, низький рівень шуму, швидкий та точний контроль температури ±0,5°С. А також є можливість приєднати до нього кілька одиниць обладнання та устаткування;
Потужність охолодження: 0,75 – 3 к.с.
Холодоагент: R404A/R448A/R449A/R454C та ін. за вашим запитом
Напруга: 1 фаза / 220 В / 50~60 Гц;
СИСТЕМА ЗАХИСТУ АГРЕГАТУ
- Захист системи від низького та високого тиску: в разі перевищення значень високого або низького тиску в системі, плата керування Агрегатом попередить про це за допомогою звукового сигналу та виводом коду помилки, а в разі перевищення граничного значення тиску – система відключиться автоматично до стабілізації тиску і перезапустить систему.
- Захист системи від надмірних температур нагнітання та конденсації: в разі перевищення значень температури нагнітання та конденсації, плата керування Агрегатом попередить про це за допомогою звукового сигналу та виводом коду помилки, а в разі перевищення граничного значення температури – система відключиться автоматично до стабілізації температури і перезапустить систему.
- Захист системи від удару рідким фреоном (від гідроудару): за допомогою контролю різниці температур в системі, плата керування зупинить систему для стабілізації температур.
- Захист компресора від перегріву: за допомогою контрою температури нагнітання при досягненні значення включиться система рідинного охолодження компресора, що забезпечить безперебійну роботу компресора при великих навантаженнях на систему.
- Захист компресора від низьких температур навколишнього середовища: за умови експлуатації Моноблока при низьких температурах навколишнього середовища існую ризик згущення масла компресора і правильного змащування його деталей. Компресор оснащений електричним нагрівачем, який автоматично розігріє масло компресора при досягненні значень температури навколишнього середовища.
- Захист електричного живлення Агрегату:
- Захист від високої напруги
- Блокування системи після трьох помилок живлення.
Технічні характеристики
| Модель | HQSD-150KBI40(a) | HQSD-210KBI41(a) | HQSD-285KBI40(a) | HQSD-360KBI40(a) | HQSD-460KBI40(a) | HQSD-540KBI40(a) | ||
| ① Номінальна вхідна потужність (Вт) | 1200 | 1200 | 1550 | 1950 | 2550 | 2890 | ||
| Блок живлення | 220 В 50/60 Гц | |||||||
| Холодоагент | R404A або еквівалент | |||||||
| Макс. холодоагент (кг) | 1,5 | 1,8 | 2,5 | 3,5 | 3,5 | 4,5 | ||
| ② Максимальний робочий струм (А) | 6 | 6 | 10,5 | 13,5 | 16,5 | 20 | ||
| Температура випаровування (°C) | -40 ~ -5°C | |||||||
| Температура навколишнього середовища (°C) | 10 ~ 43°C | |||||||
| Компресор (модель) | JHSD150Z312 | JHSD150Z312 | KHSD203Z312 | KHSD300Z312 | KHSD300Z312 | THSD456Z312 | ||
| Конденсатор | Геометрія | Мідний трубчастий ребристий конденсатор або мікроканальний конденсатор | ||||||
| Вентилятор | Діаметр (мм) | φ230*2 (EC) | φ230*2 (EC) | φ230*3 (EC) | φ230*3 (EC) | φ230*4 (EC) | φ254*4 (EC) | |
| Потік повітря (м3/год) | 730*2 | 730*2 | 730*3 | 730*3 | 730*4 | 840*4 | ||
| Базова конфігурація | Контролер тиску (МПа) | Тип діафрагми: реле високого тиску, датчик низького тиску | ||||||
| Ресивер | 0,6 л | 0,8 л | 1,1 л | |||||
| Масловіддільник | BLR/AW 55833 | |||||||
| Відділювач рідини | 650 куб.см | 1200 куб.см | 1 л | |||||
| Фільтр осушувача | 083S | |||||||
| Рідинний вентиль | 1/4 | |||||||
| Функція регулювання змінної частоти | Регулювання частоти компресора, керування електронним розширювальним клапаном, керування вентилятором конденсації, керування розморожуванням, захист від високого та низького тиску, керування розпиленням, захист від температури нанітання, захист від струму та виведення кодів несправностей. | |||||||
| Труба (мм) | Лінія всмоктування | φ12,7 (1/2 дюйма) | φ15,88 (5/8 дюйма) | |||||
| Лінія рідини | φ9,53 (3/8 дюйма) | |||||||
| Зовнішній розмір (мм) | Довжина (мм) | 680 | 790 | 940 | 1145 | 1350 | 1350 | |
| Ширина (мм) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| Висота (мм) | 251 | 251 | 251 | 251 | 251 | 285 | ||
| Вага (кг) | 29,5 | 33,5 | 47 | 53 | 62 | 66 | ||
| Значення шуму (дБ) | 58 | 60 | 61 | 59 | 63 | 64 | ||
| Холодопродуктивність (Вт) | Температура випаровування (°C) | Температура навколишнього середовища: 32°C Переохолодження 0°C | ||||||
| -40 | 460 | 590 | 840 | 990 | 1320 | 1420 | ||
| -35 | 570 | 720 | 1040 | 1260 | 1570 | 1700 | ||
| -30 | 720 | 910 | 1250 | 1600 | 2000 | 2150 | ||
| -25 | 900 | 1150 | 1500 | 1950 | 2400 | 2600 | ||
| -20 | 1110 | 1410 | 1890 | 2450 | 2960 | 3240 | ||
| -15 | 1340 | 1700 | 2240 | 3050 | 3200 | 3700 | ||
| -10 | 1580 | 2000 | 2650 | 3650 | 4300 | 4720 | ||
| -5 | 1820 | 2320 | 2950 | 4230 | 5150 | 5600 | ||
| Електрична проводка | Захист від витоку | Номінальний струм (А) | 15 | 15 | 20 | 20 | 20 | 20 |
| Струм витоку (мА) | 30 | 30 | 30 | 30 | 30 | 30 | ||
| Діаметр (мм2) | L≤10 м | 2,0 | 2,0 | 4,0 | 4,0 | 4,0 | 4,0 | |
| 10 < L ≤ 20 м | 2,5 | 2,5 | 6,0 | 6,0 | 6,0 | 6,0 | ||
| 20<L≤30 м | 2,5 | 2,5 | 6,0 | 6,0 | 6,0 | 6,0 | ||
| ①Умови випробування холодопродуктивності; ②Умови випробування найбільшого робочого струму | ||||||||
| УМОВИ ВИПРОБУВАННЯ (GB/T 21363-2008): | ||||||||
| ТЕСТОВА КАЦІОНА | ТЕМПЕРАТУРА НАВКОЛИШНЬОГО ПОВІТРЯ. | Переохолодження | ТЕМПЕРАТУРА ЗВОРОТНОГО ГАЗУ. | ТЕМПЕРАТУРА ВИПАРОВУВАННЯ | ТЕСТУВАННЯ ДЖЕРЕЛА ЖИВЛЕННЯ | |||
| ① | СТАНДАРТНІ УМОВИ ВИПРОБУВАННЯ | 32°C | 0°C | 18°C | -7°C | 220 В — 50 Гц | ||
| ② | РОБОТА З ПЕРЕВАНТАЖЕННЯМ | 43°C | 0°C | 18°C | 0°C | 198 В — 50 Гц | ||
① Якщо агрегат використовується в умовах заморожування, рекомендується встановити електромагнітний клапан впорскування рідини для охолодження компресора та використовувати схему вимкнення при негативному тиску; якщо пристрій використовується в умовах охолодження, рекомендується встановити електромагнітний клапан впорскування рідини для охолодження компресора;
② Якщо об’єм заправки холодоагентом агрегату перевищує максимальний об’єм заправки, кількість холодоагенту, який потрібно додавати, необхідно підтвердити в нашій компанії;
③ Якщо температура навколишнього середовища нижче 10°C, необхідно додати контроль температури конденсації.

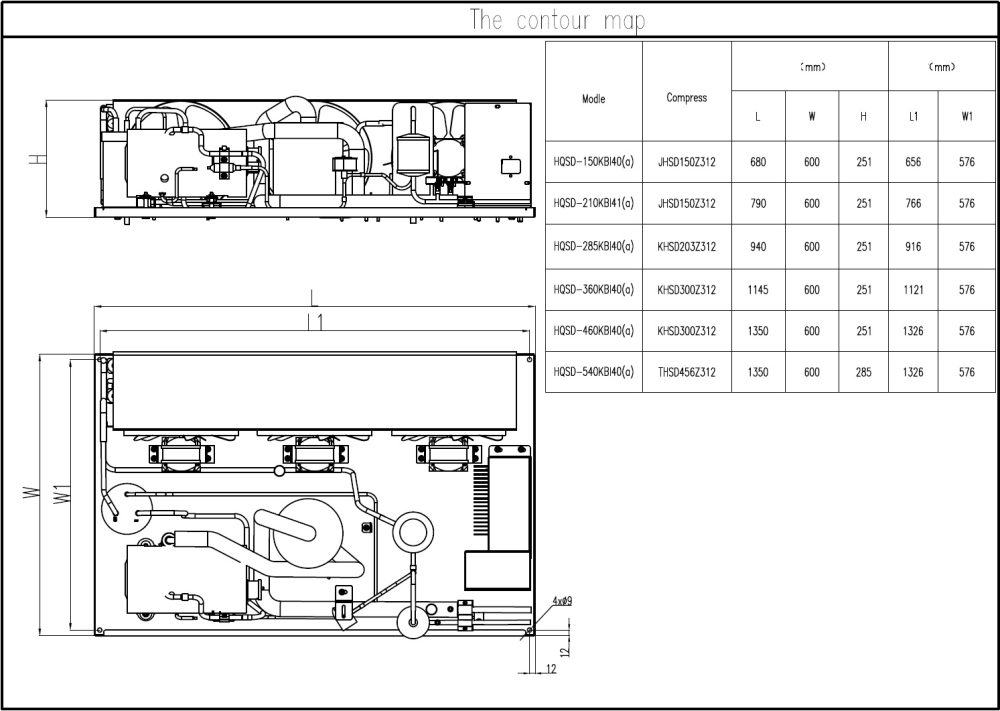

Розміри
Завантажити
