Холодильно-Морозильні моноблоки все-в-одному Інверторні / старт-стоп
Холодильно-морозильні агрегати старт-стоп
Потужність охолодження: 0,75 – 3 к.с.
Холодоагент: R404A/R448A/R449A/R454C та ін. за вашим запитом
Напруга: 1 фаза / 220 В / 50~60 Гц;

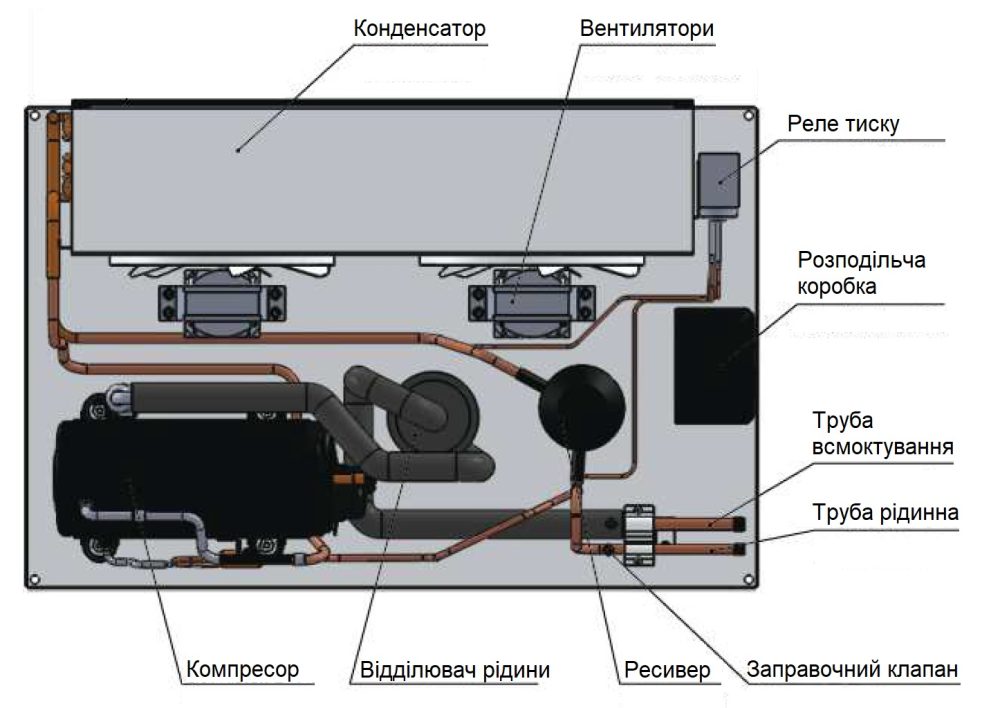

СИСТЕМА ЗАХИСТУ АГРЕГАТУ
- Захист агрегату від низького та високого тиску: в стандартну комплектацію агрегату входить механічне двоблочне реле тиску високого/низького тиску і в залежності від типу холодоагенту та режиму роботи агрегату можно встановити значення високого/низького тиску для захисту агрегату, яке виключить агрегат в разі відхилення значень тиску від робочого.
- Захист системи від удару рідким фреоном (від гідроудару): в стандартну комплектацію агрегату входить відділювач рідини, функціональність якого є відділення рідкого холодоагенту від газоподібного, щоб захистити компресор від потрапляння в середу рідкого холодоагенту, що унеможливлює його вихід з ладу та максимально продовжити його термін служби.
- Захист компресора від перегріву: Завдяки технології охолодження компресора, через порт вприскування в компресор потрапляє охолоджений холодоагент, що підтримує оптимальну температуру компресора при його роботі тим самим надає можливість використовувати агрегат для різного холодильного та морозильного обладнання. а також захищає компресорну оливу від деградації, спричиненою високою температурою.
- Захист компресора від низьких температур навколишнього середовища: за умови експлуатації агрегата при низьких температурах навколишнього середовища існую ризик згущення масла компресора і правильного змащування його деталей. Компресор оснащений електричним нагрівачем, який розігріє масло компресора при досягненні значень температури навколишнього середовища.
- Захист електричного живлення агрегата: агрегат оснащений пусковим реле, який захищає компресор та вентилятори від можливого перевантаження напруги, та має електричні пусковий та робочий конденсатори.
Технічні характеристики
| Застосування ① | Охолодження / Заморожування | ||||||||
| Модель | HQHD-13KBP | HQHD-16KBP | HQSD-203KBP | HQHD-23KBP | HQHD-30KBP | HQHD-36KBP | HQSD-456KBP | ||
| Номінальна вхідна потужність (Вт) | 840 | 1000 | 1170 | 1540 | 1500 | 2130 | 2800 | ||
| Холодоагент (МАКС. заправка, кг) ② | R404A (1.2кг.) | R404A (1.5кг.) | R404A (2.0кг.) | R404A (2.0кг.) | R404A (2.5кг.) | R404A (3.0кг.) | R404A (3.5кг.) | ||
| Живлення | Фаза | 1 ф | |||||||
| Напруга | 220-240В | ||||||||
| Струм | 50 Гц | ||||||||
| Режим запуску | CSR | ||||||||
| Максимальний робочий струм (А) | 4,5 | 6,0 | 8,0 | 9,0 | 8,5 | 12,0 | 16,0 | ||
| Температура випаровування (°C) | -40~-5 | ||||||||
| Температура зовн. середовища. (°C) ③ | 0~43 | ||||||||
| Конденсатор | Конструкція | 4*9 (hole) | 5*9 (hole) | 5*4,5 (hole) | 5*9 (hole) | ||||
| Вентилятор | Діаметр * Кількість | 2 * Ø230 | 3 * Ø230 | 4 * Ø230 | |||||
| Об’єм повітря (м3/год) | 1260 | 1460 | 1460 | 1460 | 2460 | 2190 | 2920 | ||
| Приєднання | Всмоктування (діаметр) | 1/2″ мідна труба | 5/8″ мідна труба | ||||||
| Рідинна лінія (діаметр) | 3/8″ мідна труба | ||||||||
| Розміри (мм) | Довжина (мм) | 680 (±2) | 680 (±2) | 790 (±2) | 790 (±2) | 940 (±2) | 1145 (±2) | 1350 (±2) | |
| Ширина (мм) | 485 (±2) | 485 (±2) | 520 (±2) | 520 (±2) | 520 (±2) | 520 (±2) | 540 (±2) | ||
| Висота (мм) | 263 (±3) | 263 (±3) | 263 (±3) | 263 (±3) | 263 (±3) | 263 (±3) | 263 (±3) | ||
| Рівень звукового тиску дБ(А) ④ | 59 | 59 | 59 | 60 | 61 | 63 | 64 | ||
| Вага (кг) | 29 | 31 | 35.5 | 37,5 | 47 | 50,5 | 60 | ||
Холодопродуктивність Вт | Температура випаровування (°C) | Темп. зовн. середовища: +32°C | |||||||
| -7°C | 1450 | 1800 | 2150 | 2450 | 2900 | 3350 | 4800 | ||
| -23°C | 800 | 1000 | 1170 | 1350 | 1620 | 1860 | 2580 | ||
| Перетин кабелю (мм2) | <10м | 2,5 | 2,5 | 2,5 | 2,5 | 4,0 | 4,0 | 4,0 | |
| <20м | 2,5 | 2,5 | 2,5 | 2,5 | 6,0 | 6,0 | 6,0 | ||
| <30м | 2,5 | 2,5 | 2,5 | 2,5 | 6,0 | 6,0 | 6,0 | ||
Примітка:
① Якщо агрегат використовується в умовах заморожування, рекомендується встановити електромагнітний клапан впорскування рідини для охолодження компресора та використовувати схему вимкнення при негативному тиску; якщо пристрій використовується в умовах охолодження, рекомендується встановити електромагнітний клапан впорскування рідини для охолодження компресора;
② Якщо об’єм заправки холодоагентом агрегату перевищує максимальний об’єм заправки, кількість холодоагенту, який потрібно додавати, необхідно підтвердити в нашій компанії;
③ Якщо температура навколишнього середовища нижче 10°C, необхідно додати контроль температури конденсації.
④ Розташування точок виявлення рівня звукового тиску показано на малюнку 1.
.
Розміри
