Холодильно-Морозильні моноблоки все-в-одному Інверторні / старт-стоп

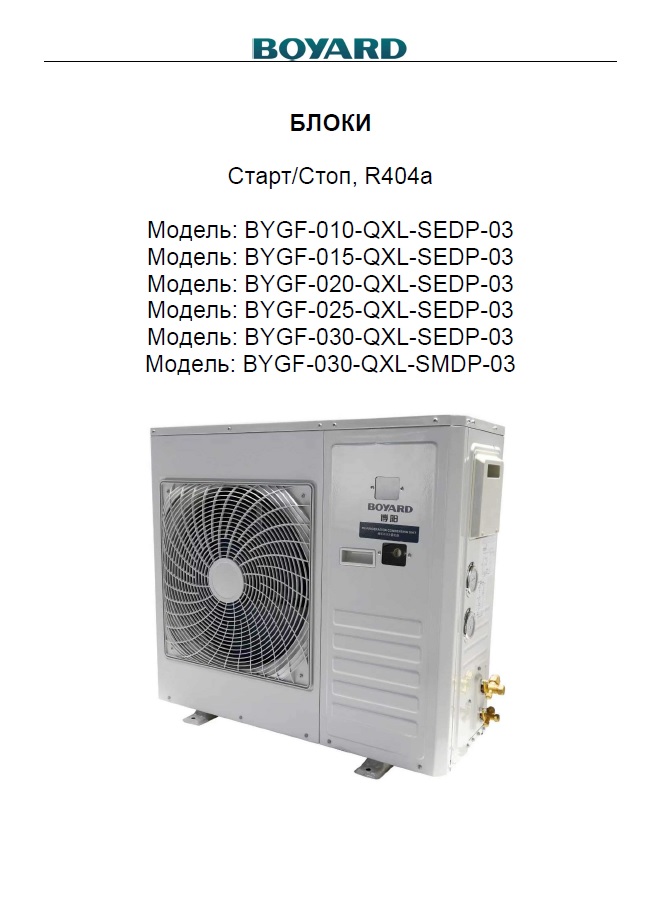

Зовнішні Холодильно-Морозильні Блоки Страт/Стоп
Основна відмінність Блоків BOYARD є їх універсальність для різних сфер застосування, чи то холодильна камера, чи то холодильні вітрини та різного типу обладнання та устаткування, які потребують охолодження.
Основною перевагою для Блоків BOYARD є їх зовнішнє встановлення, вивільняючи тепло від конденсатора безпосередньо в атмосферу а не у внутрішній простір, це запобігає підвищенню температури в приміщенні, що забезпечує економію енергії та високу ефективність охолодження, а також забезпечує відсутність додаткового шуму і вібрації, які створюють компресор та вентилятори в процесі роботи Блока.
- Простий і швидкий монтаж та запуск.
- Температуру охолодження від -30°С до +15°С забезпечить виняткова універсальність Блоків, яка відсутня в інших подібних системах охолодження із-за технічних особливостей.
- Ротаційні холодильні компресори BOYARD встановлені в усіх моделях Блоків, які мають значні техніко-економічні переваги перед більш традиційними поршневими компресорами.
- Робочий діапазон температур зовнішнього середовища від -20°С до +46°С забезпечує конденсатор Блока, особливістю якого є його надлишкова теплообмінна площа +20% порівняно з іншими аналогічними системами охолодження.
Потужність охолодження: 1 – 3 к.с.
Холодоагент: R404A/R448A/R449A/R454C та ін. за вашим запитом
Напруга: 1 фаза / 220 В / 50~60 Гц; 3 фази / 380 В / 50~60 Гц
СИСТЕМА ЗАХИСТУ ТА КОНТРОЛЮ РОБОТИ БЛОКУ
- Програма самодіагностики системи: «Режим першого запуску» коли Блок запускається вперше або після зупинки компресора більше ніж на 1 годину, система тестує тричі запуск та зупинку компресора та всі інші параметри.
- Захист системи від низького та високого тиску: в разі перевищення значень високого або низького тиску в системі, плата керування Блоком попередить про це за допомогою звукового сигналу та виводом коду помилки, а в разі перевищення граничного значення тиску – система відключиться автоматично до стабілізації тиску і перезапустить систему.
- Захист системи від надмірних температур нагнітання та конденсації: в разі перевищення значень температури нагнітання та конденсації, плата керування Блоком попередить про це за допомогою звукового сигналу та виводом коду помилки, а в разі перевищення граничного значення температури – система відключиться автоматично до стабілізації температури і перезапустить систему.
- Захист системи від удару рідким фреоном (від гідроудару): за допомогою контролю різниці температур в системі, плата керування зупинить систему для стабілізації температур.
- Захист компресора від перегріву: за допомогою контрою температури нагнітання при досягненні значення включиться система рідинного охолодження компресора, що забезпечить безперебійну роботу компресора при великих навантаженнях на систему.
- Захист компресора від низьких температур навколишнього середовища: за умови експлуатації Блока при низьких температурах навколишнього середовища існую ризик згущення масла компресора і правильного змащування його деталей. Компресор оснащений електричним нагрівачем, який автоматично розігріє масло компресора при досягненні значень температури навколишнього середовища.
- Захист електричного живлення Блока:
- Захист від зникнення фази (трифазні Блоки)
- Захист від помилки послідовності фаз (трифазні Боки)
- Захист від трифазного дисбалансу (трифазні Боки)
- Захист від високої напруги
- Блокування системи після трьох помилок живлення.
Технічні характеристики
| Модель | BYGF-010-QXL- SEDP-03 | BYGF-015-QXL- SEDP-03 | BYGF-020-QXL- SEDP-03 | BYGF-025-QXL- SEDP-03 | BYGF-030-QXL- SEDP-03 | BYGF-030-QXL- SMDP-03 | |
| Електрична напруга | 1PH 220V/50Hz | 3PH 380V/50Hz | |||||
| Потужність к.с. | 1 HP | 1. 5 HP | 2 HP | 2. 5 HP | 3 HP | 3 HP | |
| Холодоагент | R404A або еквівалент | ||||||
| Макс. холодоагент (кг) | 1.5 | 2. 0 | 2. 5 | 3. 0 | 3. 5 | 3. 5 | |
| Температура випаровування (°С) | -40 ~ -5°C | ||||||
| Температура навколишнього середовища (°С) | -20 ~ 46°C | ||||||
| Базова конфігурація | Компресор (модель) | QXD-16K | QXD-23K | QXD-30K | QXD-36K | TXSD456KS | TXSD456F |
| Контролер тиску (МПа) | Мембранний реле високого тиску та реле низького тиску | ||||||
| Вентилятор | 65Вт*1 | ||||||
| Манометр тиску | Манометр високого тиску + Манометр низького тиску | ||||||
| Фільтр | 083S | ||||||
| Зворотний клапан | Ф19*110 | SR-10 | |||||
| Ресивер 3в1 (ресивер, теплообмінник, відділювач рідини) | BLR/HSAR-A305-C26 | ||||||
| Відділювач масла | BLR/A-W 55833 | ||||||
| Тен картера | 25Вт | 28Вт | |||||
| Електричне керування | АС контактор | 18/01 | 25/01 | 18/01 | |||
| Плата керування | Такі функції, як захист від зміни послідовності фаз та захист від обриву фази, захист від температури нагнітання, керування розпиленням рідини, керування регулюванням швидкості конденсаторного вентилятора, вихід сигналу тривоги щодо коду несправності тощо. Або керування запуском та зупинкою вентилятора. | ||||||
| Приєднання (мм) | Всмоктування OD | 1/2″(12.7) | 5/8″(15.88) | ||||
| Нагнітання OD | 1/4″(6.35) | 3/8″(9.53) | |||||
| Габаритні розміри (мм) | 1015*420*850 | ||||||
| Монтажні розміри (мм) | 580*385 | ||||||
| Холодопродуктивність R404A (Вт) | Температура випаровування (°С) | Умови випробування: GB/T 21363-2018 Температура навколишнього середовища: 32°C Температура переохолодження: 0°C | |||||
| -40 | 560 | 765 | 925 | 1075 | 1265 | 1265 | |
| -35 | 740 | 1010 | 1185 | 1380 | 1625 | 1625 | |
| -30 | 860 | 1175 | 1440 | 1675 | 2060 | 2060 | |
| -25 | 1095 | 1500 | 1805 | 2100 | 2485 | 2485 | |
| -20 | 1300 | 1780 | 2110 | 2450 | 3100 | 3100 | |
| -15 | 1660 | 2270 | 2575 | 2995 | 3550 | 3550 | |
| -10 | 1860 | 2540 | 3090 | 3590 | 4525 | 4525 | |
| -5 | 2120 | 2900 | 3690 | 4290 | 5440 | 5440 | |

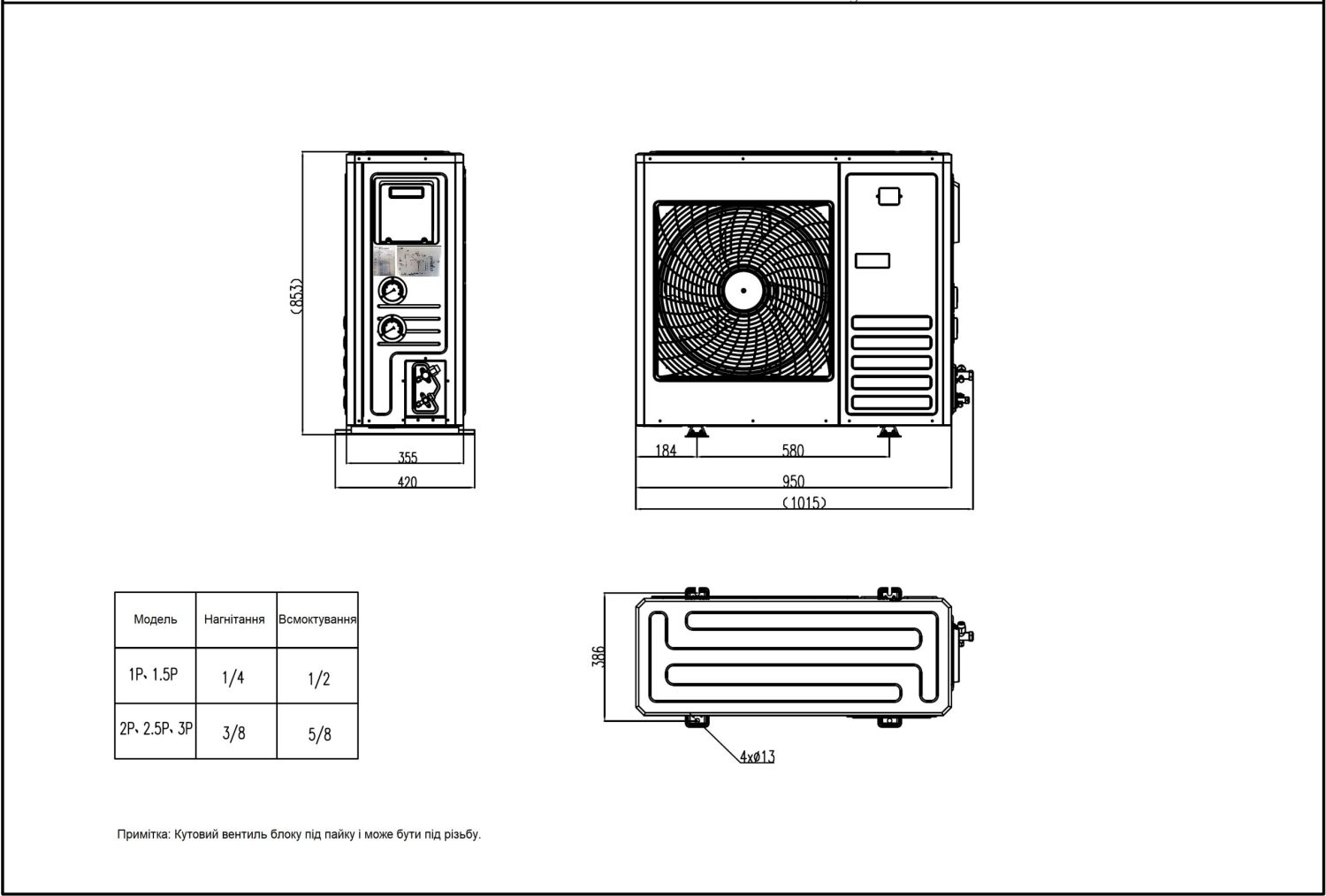

Розміри
