Холодильно-Морозильні моноблоки все-в-одному Інверторні / старт-стоп

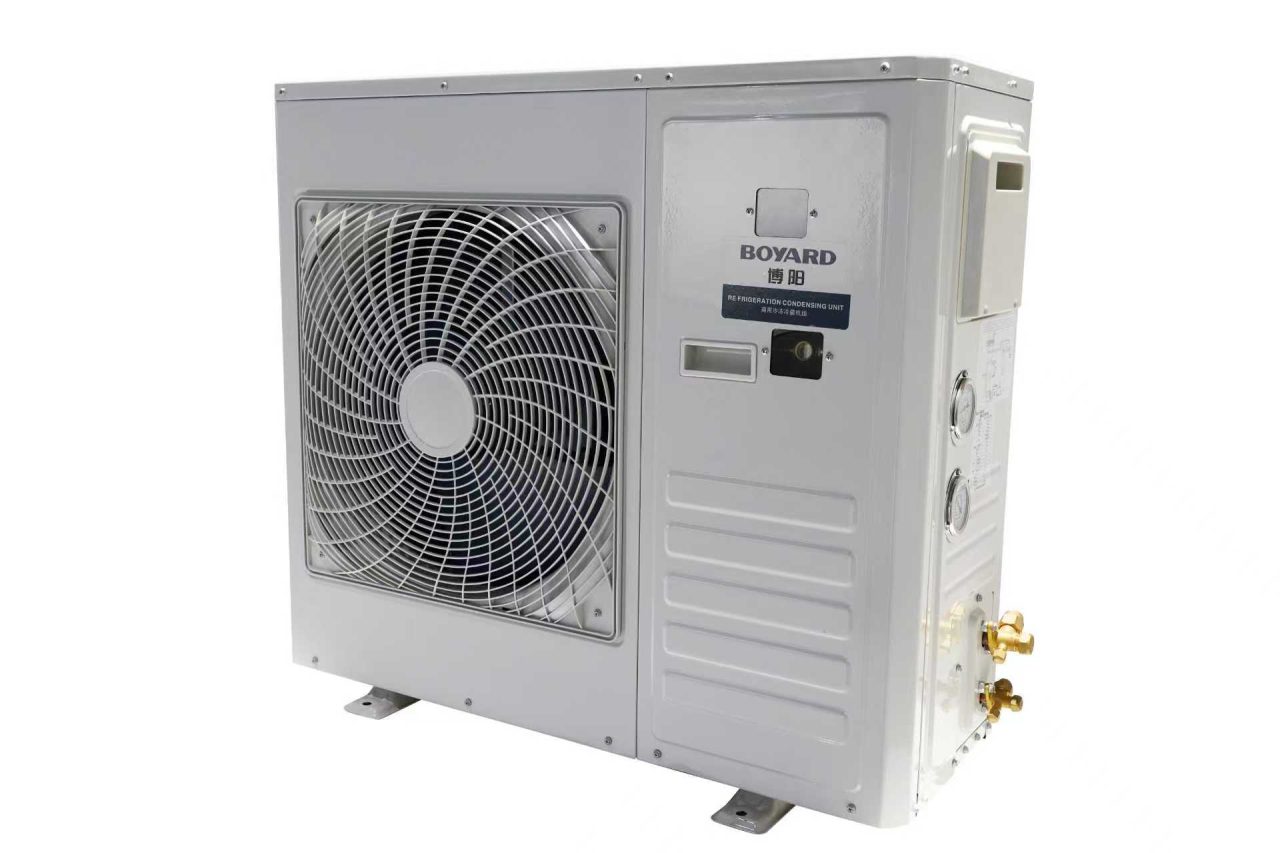

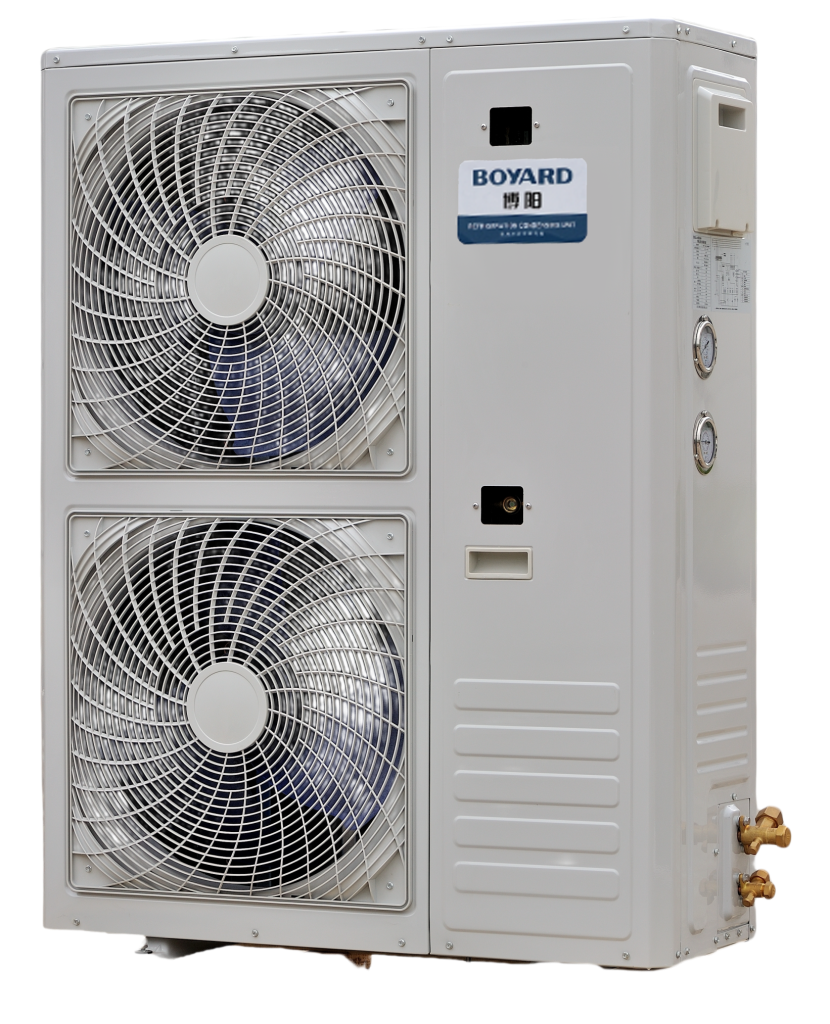

Зовнішні Холодильно-Морозильні Блоки Інверторні
Основна відмінність Блоків BOYARD є їх універсальність для різних сфер застосування, чи то холодильна камера, чи то холодильні вітрини та різного типу обладнання та устаткування, які потребують охолодження.
Основною перевагою для Блоків BOYARD є їх зовнішнє встановлення, вивільняючи тепло від конденсатора безпосередньо в атмосферу а не у внутрішній простір, це запобігає підвищенню температури в приміщенні, що забезпечує економію енергії та високу ефективність охолодження, а також забезпечує відсутність додаткового шуму і вібрації, які створюють компресор та вентилятори в процесі роботи Блока.
- ІНВЕРТОРНІ Блоки – Плавне регулювання потужності компресора та вентиляторів, що гарантую довговічність експлуатації, енергоефективність більш ніж на 25%, низький рівень шуму, швидкий та точний контроль температури ±0,5°С;
- Простий і швидкий монтаж та запуск.
- Температуру охолодження від -30°С до +15°С забезпечить виняткова універсальність Блоків, яка відсутня в інших подібних системах охолодження із-за технічних особливостей.
- Ротаційні холодильні компресори BOYARD встановлені в усіх моделях Блоків, які мають значні техніко-економічні переваги перед більш традиційними поршневими компресорами.
- Робочий діапазон температур зовнішнього середовища від -15°С до +48°С забезпечує конденсатор Блока, особливістю якого є його надлишкова теплообмінна площа +20% порівняно з іншими аналогічними системами охолодження.
Потужність охолодження: 1 – 4 к.с.
Холодоагент: R404A/R448A/R449A/R454C та ін. за вашим запитом
Напруга: 1 фаза / 220 В / 50~60 Гц
СИСТЕМА ЗАХИСТУ ТА КОНТРОЛЮ РОБОТИ БЛОКУ
- Програма самодіагностики системи: «Режим першого запуску» коли Блок запускається вперше або після зупинки компресора більше ніж на 1 годину, система тестує тричі запуск та зупинку компресора та всі інші параметри.
- Захист системи від низького та високого тиску: в разі перевищення значень високого або низького тиску в системі, плата керування Блоком попередить про це за допомогою звукового сигналу та виводом коду помилки, а в разі перевищення граничного значення тиску – система відключиться автоматично до стабілізації тиску і перезапустить систему.
- Захист системи від надмірних температур нагнітання та конденсації: в разі перевищення значень температури нагнітання та конденсації, плата керування Блоком попередить про це за допомогою звукового сигналу та виводом коду помилки, а в разі перевищення граничного значення температури – система відключиться автоматично до стабілізації температури і перезапустить систему.
- Захист системи від удару рідким фреоном (від гідроудару): за допомогою контролю різниці температур в системі, плата керування зупинить систему для стабілізації температур.
- Захист компресора від перегріву: за допомогою контрою температури нагнітання при досягненні значення включиться система рідинного охолодження компресора, що забезпечить безперебійну роботу компресора при великих навантаженнях на систему.
- Захист компресора від низьких температур навколишнього середовища: за умови експлуатації Блока при низьких температурах навколишнього середовища існую ризик згущення масла компресора і правильного змащування його деталей. Компресор оснащений електричним нагрівачем, який автоматично розігріє масло компресора при досягненні значень температури навколишнього середовища.
- Захист електричного живлення Блока:
- Захист від зникнення фази (трифазні Блоки)
- Захист від помилки послідовності фаз (трифазні Боки)
- Захист від трифазного дисбалансу (трифазні Блоки)
- Захист від високої напруги
- Блокування системи після трьох помилок живлення.
Технічні характеристики
| Модель | BYGF-020- QXL-SZDP | BYGF-030- QXL-SZDP | BYGF-040- QXL-SZDP | |
| Електрична напруга | 1Ф 220В 50/60 Гц | |||
| Схема управління інвертором | Контроль перетворення частоти відповідно до низького тиску | |||
| Потужність к.с. (30～75Гц) | 0,8 ～ 2 к.с. | 1,2 ～ 3 к.с. | 2 ～ 4 к.с. | |
| Холодоагент | R404A/R448A/R449A/R454C та ін. за вашим запитом | |||
| Температура випаровування (°С) | -40 ~ -5°C | |||
| Температура навкол. середовища (°С) | -15 ~ 46°C | |||

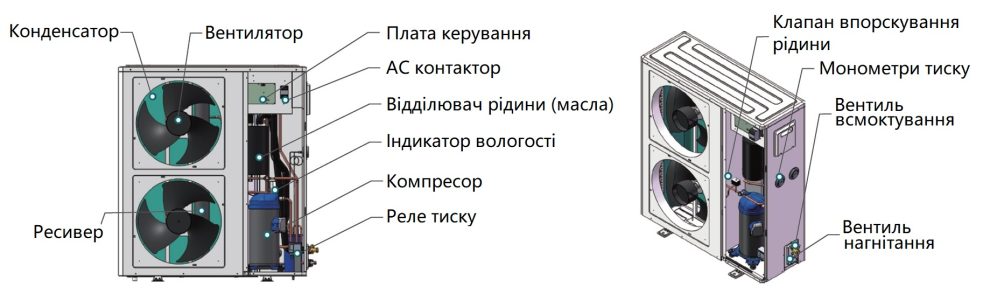

| Базова конфігурація | Контролер тиску (МПа) | Мембранний реле високого тиску / датчик низького тиску | ||
| Ресивер | 1.1 л. | 1.6 л. | 2.2 л. | |
| Фільтр осушувач | 083S | 084S | ||
| Індикатор вологості | 3/8″ | 1/2″ | ||
| Манометр тиску | Манометр високого тиску + Манометр низького тиску | |||
| Рідинний клапан | Клапан впорскування рідини або електронний розширювальний клапан | |||
| Електричне керування | Контактор змінного струму | D63 | ||
| Частотне регулювання | Регулювання частоти компресора, Регулювання електронним розширювальним клапаном, Регулювання вентилятором конденсатора, Регулювання розморожуванням. Захист від високого та низького тиску, захист від розбризкування, захист від перегріву, захист від струму та виведення кодів несправностей. | |||
| Приєднання (мм) | Всмоктування OD | 5/8″(15.88) | 3/4″(19.05) | |
| Нагнітання OD | 3/8″(9.53) | 1/2″(12.7) | ||
| Габаритні розміри (мм) | 1015×420×850 | 1180×490×860 | ||
| Монтажні розміри (мм) | 580×385 | 640×440 | ||
| Додаткова комплектація | Соленоїдний вентиль | 3/8″(9.53) | 1/2″(12.7) | |
| Відділювач масла | BLR/A-W 55833 | BLR/A-W 55824 | ||
| Відділювач рідини | 1 л. | 2.8 л. | ||
| Тен підігріву картера | 35Вт | |||
| Холодопродуктивність R404A (Вт) | Температура випаровування (°С) | Умови випробування: GB/T 21363-2018 Температура навколишнього середовища: 32°C, Температура переохолодження: 0°C | ||
| Швидкість обертання | 4200 об/хв | 4500 об/хв | 4200 об/хв | |
| -40 | 920 | 1365 | 1980 | |
| -35 | 1150 | 1625 | 2460 | |
| -30 | 1350 | 2060 | 3070 | |
| -25 | 1650 | 2485 | 3820 | |
| -20 | 2100 | 3100 | 4680 | |
| -15 | 2460 | 3550 | 5650 | |
| -10 | 2920 | 4525 | 6700 | |
| -5 | 3250 | 5440 | 7900 | |

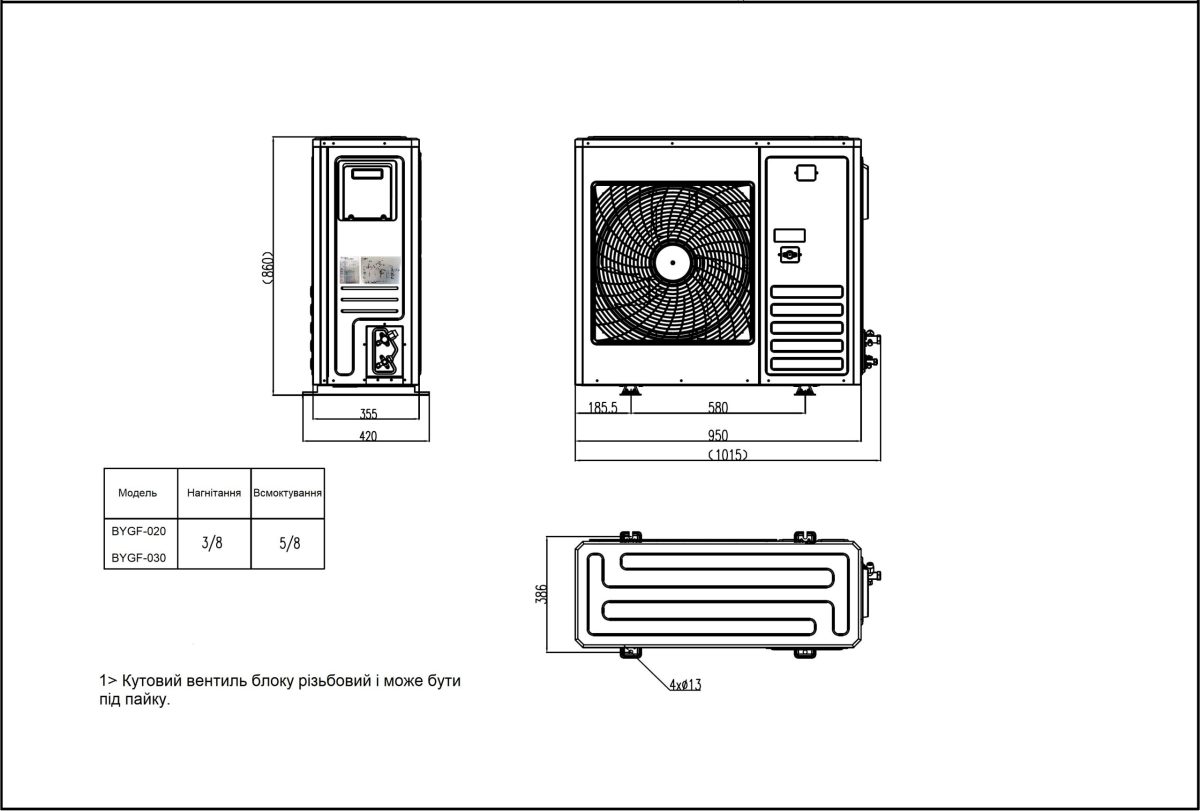

Розміри

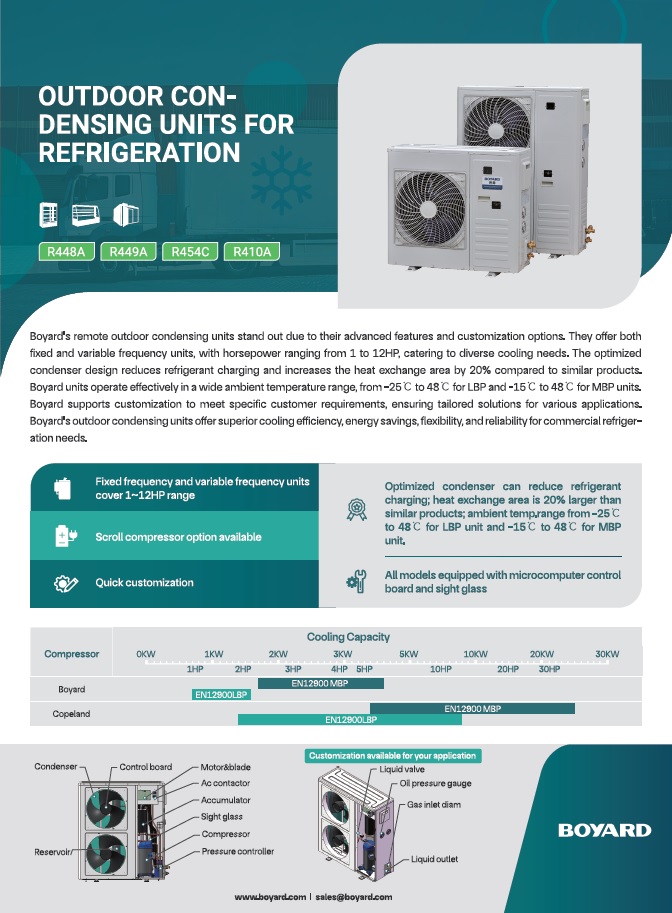

Завантажити
